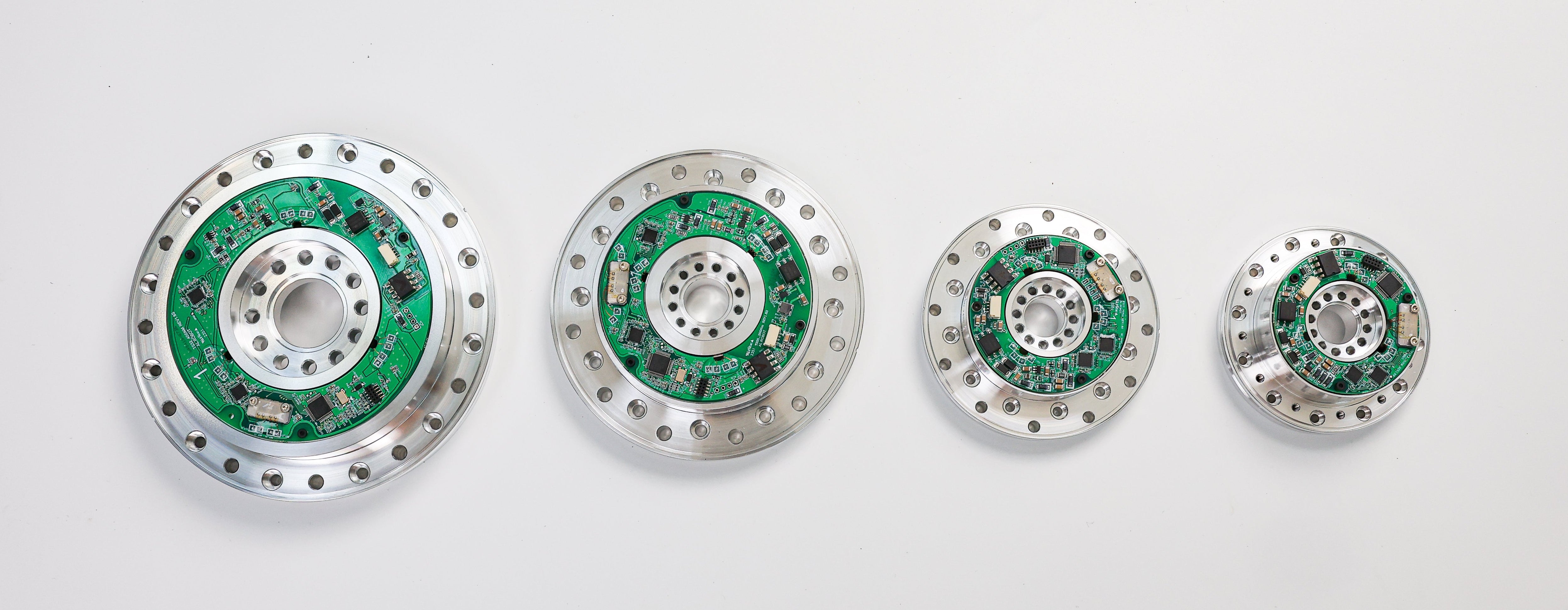

회전 토크 센서_갱신

고속의 반복적인 회전 조건에서 안정적인 측정을 유지하는 것은 간단한 일이 아닙니다.

AL.Robot에서는 정확한 토크 값을 생성하는 구조적 일관성과 반응 반복성을 우선시합니다.
슬립링 없이 전력과 신호를 무선으로 전송함으로써 회전 부품 내에서도 안정적인 출력을 얻을 수 있습니다.
우리가 설계한 신호는 지속적으로 회전하는 시스템 내에서도 일관된 데이터를 전달합니다.

주요 특징들

AL.Robot의 회전 토크 센서는 무선 전력과 신호 전송을 결합하여 고속 회전 환경에서도 정밀성과 내구성을 모두 제공합니다.

슬립링이 없는 설계와 고강성 구조로 다양한 산업 장비에 안정적으로 통합될 수 있습니다.

슬립 링이 없는 안정적인 무선 설계

비접촉 방식을 통해 전력과 데이터가 무선으로 전송되므로 구조적 신뢰성이 보장됩니다.
이를 통해 기존 슬립링 설계에서 흔히 발생하는 마모 및 소음 문제가 해결되어 높은 회전 속도에서도 안정적인 작동이 유지됩니다.

전력 전송 효율: 최대 90%
무선 통신 속도: 최대 1Mbps
유지 보수가 필요 없는 통합 무선 설계

최대 10,000RPM의 회전 속도 지원

최대 10,000RPM 속도의 환경에서도 안정적인 성능이 보장됩니다.
관성이 낮고 강성이 높은 구조로 진동과 간섭을 최소화하여 신뢰성 높은 측정이 가능합니다.

최대 회전 속도: 10,000 RPM
FEM 기반 기계 해석 적용
샤프트 중심 정렬 설계

유연한 설치를 위한 최적화된 크기 및 무게

±1Nm ~ ±200Nm의 넓은 토크 범위에 맞춰 설계되어 소형 회전 시스템에 쉽게 설치할 수 있습니다.
샤프트 직경과 길이는 토크 정격에 따라 최적화되었으며, 경량 모델은 200g부터 시작됩니다.

정격 토크 범위: ±1 ~ ±200 Nm
전체 길이: 95~170mm
샤프트 직경: 9~27mm
무게 : 200g ~ 1.3kg

고속 회전 시스템에 최적화된 구조

낮은 관성을 갖춘 얇고 통합된 디자인으로 회전 중심에서 안정적인 출력과 반복 가능한 측정이 보장됩니다.
공간이 제한된 환경에서도 진동 억제와 고속 성능을 모두 제공합니다.

회전 반응성 향상을 위한 저관성 구조
진동/간섭 최소화
고속 반복 동작에 최적화된 통합 설계

Specs	50Nm	100Nm	150Nm	200Nm	300Nm
Rated Load	50	100	150	200	300
Safety Overload	150%	150%	150%	150%	150%
Outer Diameter (mm)	70	85	95	105	120
Height (mm)	12	14	15	16	18
Weight (g)	180	250	310	370	450
Rated Output	1.5 mV/V	1.5 mV/V	1.5 mV/V	1.5 mV/V	1.5 mV/V
Nonlinearity	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
IP Rating	IP40	IP40	IP40	IP40	IP40
